Маслоотделители для холодильных установок: устройство, подбор, требования к эксплуатации
Назначение маслоотделителя в контуре нагнетания
Маслоотделители ставят на нагнетательной линии после компрессора. Узел улавливает масло, которое уносится паром хладагента. Возврат масла в картер снижает риск масляного голодания. Дополнительно уменьшается масляная плёнка на теплообменных поверхностях.
Когда масло попадает в конденсатор либо испаритель, падает коэффициент теплопередачи. Растёт перепад давлений на аппаратах. Увеличивается потребляемая мощность компрессора. Маслоотделители уменьшают этот эффект за счёт стабильного возврата масла.
В системах с несколькими компрессорами важен баланс масла между агрегатами. При общей магистрали без контроля возникает переток масла в «легчайший» компрессор. Это приводит к переполнению картера либо к сухому ходу соседнего агрегата. Маслоотделители работают как первая ступень защиты по маслу.
Типы маслоотделителей и области применения
По принципу отделения встречаются промывные, инерционные, коалесцентные решения. Инерционный вариант включает циклонный канал либо отражающие перегородки. Коалесцентный вариант использует сетку либо картридж, где капли объединяются в крупные. Маслоотделители выбирают по расходу газа, а не по объёму «на глаз».

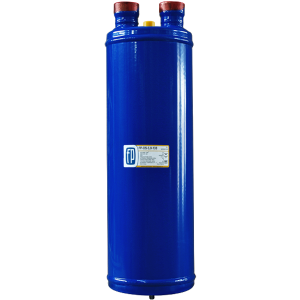

Поплавковые маслоотделители подходят для компактных холодильных систем. В линейках с поплавковым узлом встречаются внутренние объёмы 2–7 л, также 12 л. Применяется поплавковый клапан из нержавеющей стали с постоянным магнитом. Магнит удерживает микроскопические металлические включения, возврат масла идёт автоматически.
Циклонные маслоотделители применяют при больших расходах газа. Встречаются типоразмеры с объёмом 40–200 л. Для установки используют опорную площадку, чтобы исключить перекос корпуса. Маслоотделители такого класса снижают унос при высоких скоростях нагнетания.
Конструкция узла: корпус, сепарация, возврат масла
Корпус выполняют как сварной сосуд под давлением. Внутри формируют зону расширения потока, где скорость падает. Капли масла осаждаются на стенках либо на сепараторе. Масло стекает в нижнюю часть корпуса.
Сепарационный элемент выбирают под режим. Сетчатый демистер снижает унос капель диаметром десятки микрон. Коалесцентный картридж обеспечивает высокий коэффициент отделения, в каталогах указывают 97–99%. Циклонный тракт работает за счёт центробежных сил, он устойчив к пульсациям.
Возврат масла выполняют через поплавковый клапан либо через штуцер с дросселированием. В поплавковых сериях встречается крепёж на центральной шпильке с резьбой М8. В исполнениях большего объёма применяют кольцевую опорную площадку с четырьмя отверстиями. Маслоотделители с корректной схемой возврата снижают риск подсоса хладагента в картер.
Параметры выбора: объём, давление, присоединения, габариты
Подбор начинается с расхода на нагнетании. Далее проверяют допустимое рабочее давление сосуда. Для коммерческих систем распространено исполнение на 28 бар, для повышенного давления встречаются версии до 45 бар. Маслоотделители обязаны иметь запас по давлению относительно максимума контура.
Объём выбирают как технологический параметр, а не как «больше значит лучше». Для поплавковых серий встречаются объёмы 2–7 л, также 12 л. Для циклонных решений характерен диапазон 40–200 л. Маслоотделители большого объёма повышают инерцию по маслу, это учитывают при запуске.
Присоединительные патрубки задают условия монтажа. В поплавковых сериях часто применяются дюймовые медные патрубки на входе, выходе под пайку. В типоразмерах около 7 л встречается диаметр корпуса 159 мм, высота 440 мм, вход-выход 1 3/8". Для части позиций указывают порт возврата масла 3/8" SAE, масса около 6,9 кг.
| Параметр | Практический ориентир | Что проверять в ТЗ |
|---|---|---|
| Рабочее давление | 28 бар для стандартных контуров | запас относительно максимума системы |
| Внутренний объём | 2–7 л, 12 л, 40–200 л | соответствие расходу нагнетания |
| Присоединения | 1 1/8"–1 5/8", пайка, SAE | совместимость с обвязкой |
| Габарит корпуса | Ø159 мм, H 440 мм для ряда 7 л | место монтажа, доступ к сервису |
| Узел возврата | поплавок, клапан, штуцер | защита от подсоса хладагента |
Монтаж на нагнетательной линии и обвязка
Точка установки выбирается после компрессора на нагнетании. Требуется прямой участок до входа, чтобы снизить турбулентность. Вибрацию компенсируют опорами, гибкими вставками, компенсаторами. Маслоотделители не любят консольный подвес на трубах.
Линия возврата масла должна иметь перепад давлений в сторону картера. Для нескольких компрессоров применяют распределение через масляный коллектор, регуляторы уровня. На возврате ставят обратный клапан, чтобы исключить обратный поток. Маслоотделители при неверной обвязке начинают «качать» хладагент в картер.
На корпусе предусматривают сервисный штуцер, дренаж, место под предохранительный клапан. Клапан размещают в газовой зоне, чтобы исключить выброс жидкости. Манометр подключают через кран, чтобы снизить ударные нагрузки. Маслоотделители в составе системы должны работать вместе с защитой по высокому давлению.
Нормативы, контроль сварки, комплект документов
Маслоотделители относятся к оборудованию под давлением, поэтому требуется паспорт. В документах фиксируют рабочее давление, испытательное давление, среду, допустимый диапазон рабочих значений. Для промышленных объектов ориентируются на требования ТР ТС 032/2013. Для расчёта прочности применяют ГОСТ 34347-2017, также серию ГОСТ 34233 по элементам сосуда.
Сварные соединения подтверждают неразрушающим контролем. Для радиографии используют ГОСТ 7512, для ультразвука применяют ГОСТ 14782. Для капиллярного контроля поверхности применяют ГОСТ 18442. Маслоотделители без протоколов НК усложняют приёмку, повышают риск рекламаций.
Материал корпуса выбирают по прочности, свариваемости, ударной вязкости. В проектах применяют 09Г2С либо аналогичные стали, для коррозионной стойкости используют 08Х18Н10. Твёрдость корпуса после изготовления держат в диапазоне HB 140–200, чтобы сохранить пластичность шва. Маслоотделители с корректным материалом стабильнее переносят циклы пусков.
Эксплуатация, диагностика, типовые ошибки
Основной симптом проблем — рост уноса масла, затем падение уровня в картере. Следующий признак — масляные отложения в теплообменниках, рост перепада давлений. При поплавковом возврате проверяют работу клапана, чистоту седла. Маслоотделители требуют проверки возвратной линии при каждом плановом сервисе.
При обмерзании либо загрязнении линии возврата масло перестаёт возвращаться. Компрессор начинает работать с дефицитом масла, растёт износ пары трения. На винтовых агрегатах критичен уровень масла в сепараторе. Маслоотделители в таком режиме теряют смысл, пока не восстановлен возврат.
Частая ошибка подбора связана с диаметром патрубков. Входной патрубок не должен быть больше диаметра нагнетательной линии. При завышенном сечении падает скорость в узле, меняется режим сепарации. Вторая ошибка связана с давлением, когда сосуд берут без запаса. Маслоотделители тогда ограничивают систему по безопасности, а не по ресурсу.
