Сосуды давления AFrost

Сосуды давления AFrost для холодильных систем и технологических контуров

Назначение и номенклатура изделий

Сосуды давления AFrost применяют в холодильных системах, где требуется запас по объёму, сепарация фаз, компенсация пульсаций. Узел принимает рабочую среду под давлением, удерживает её в заданных пределах. Точность подбора снижает риск гидроудара, снижает нестабильность дросселирования.

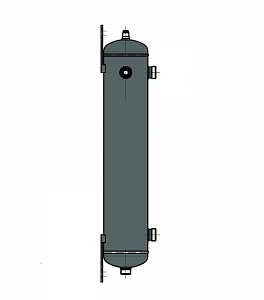

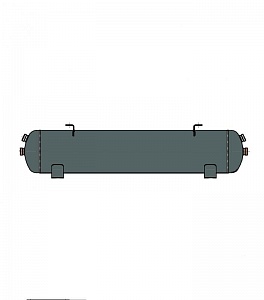

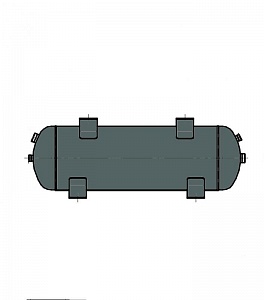

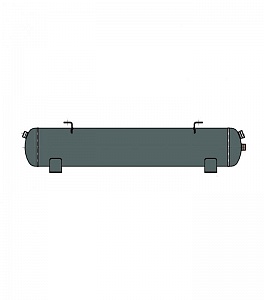

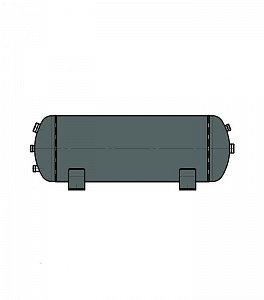

В типовой схеме встречаются ресиверы жидкой линии, отделители жидкости, маслоотделители, аккумуляторы всасывания. Для задач сепарации используют вертикальные аппараты с внутренними перегородками. Для накопления применяют горизонтальные ёмкости с увеличенной полезной длиной.

Сосуды давления AFrost подбирают по роли в контуре, затем по расчетной точке. Для ресивера важен полезный объём для маневра заправки. Для маслоотделителя важны скорость газа, эффективность возврата масла. Для аккумулятора важна защита компрессора от жидкой фазы.

Конструкция корпуса и материалы

Корпус сосуда давления выполняют сварным из листовой стали с обечайкой, днищами, штуцерами. Толщина стенки в коммерческом холоде берётся из расчёта прочности, затем уточняется по коррозионному припуску. Для диаметров 159–508 мм часто применяют стенку 3–6 мм при умеренных давлениях.

Материал выбирают по рабочей среде, по температурному диапазону, по требованиям к сварке. В проектах используют низколегированные стали типа 09Г2С, а также европейские аналоги уровня P265GH. Для агрессивных сред применяют нержавеющие марки, например 08Х18Н10. Твёрдость корпуса после изготовления держат в зоне HB 140–200 для углеродистых сталей.

Сварные швы контролируют визуально, затем методами НК по карте контроля. Для капиллярного контроля применяют ГОСТ 18442, для ультразвука — ГОСТ 14782, для радиографии — ГОСТ 7512. Геометрия шва влияет на ресурс при циклических нагрузках. Сосуды давления AFrost требуют стабильного качества шва, иначе растёт риск усталостных дефектов.

Рабочие параметры: давление, объём, температура

Ключевой параметр — расчётное давление, которое задаёт класс прочности узла. Для холодильных контуров встречаются диапазоны 16–45 бар по проекту, а испытательное давление выбирают выше расчётного. Испытание выполняют гидравликой, затем контролируют падение давления. Для сосудов давления AFrost важно фиксировать давление в паспорте, а не только на шильде.

Объём выбирают по функции узла, затем по запасу на режимы. Для ресиверов применяют диапазон 5–500 л в коммерческом сегменте. Наружная длина аппарата растёт вместе с объёмом, а монтажная масса может лежать в пределах 8–220 кг. Сосуды давления AFrost в компактных исполнениях закрывают задачи малых систем без перегруза по габаритам.

Температурный диапазон задаётся средой и режимом контура. Для отрицательных температур учитывают хрупкость стали и требования к ударной вязкости. Для горячего газа учитывают нагрев штуцеров, влияние на лакокрасочное покрытие. Сосуды давления AFrost корректно работают при заданной температуре стенки, если расчёт включал термонагружение.

Штуцера, арматура, присоединения

Компоновка штуцеров определяет удобство обвязки и качество работы узла. На ресиверах предусматривают вход, выход, сервисный порт, дренаж, место под предохранительный клапан. На маслоотделителях добавляют линию возврата масла с дросселированием. Сосуды давления AFrost оценивают по схеме штуцеров ещё до закупки, чтобы избежать переходников.

Тип присоединения выбирают под технологию монтажа. В холодильных системах применяют пайку медных труб по EN 12735-1, а также резьбовые соединения для сервисной арматуры. Для крупных диаметров используют сварные патрубки под стальную трассу. Сосуды давления AFrost должны соответствовать выбранной технологии, иначе растёт риск утечек на переходах.

Предохранительная арматура выбирается по расходу и по давлению срабатывания. Клапан ставят на верхней точке газовой полости, плюс обеспечивают отвод в безопасную зону. Манометры ставят через сифон или кран, чтобы исключить удар среды по прибору. Сосуды давления AFrost в составе системы требуют корректной уставки защиты, иначе ресурс снижается.

Нормативы, документы, маркировка

Оборудование под давлением в промышленности увязывают с требованиями ТР ТС 032/2013. Документация включает паспорт, руководство по эксплуатации, сведения о материалах, протокол испытаний. Маркировка на табличке должна содержать давление, объём, среду, дату изготовления, номер изделия. Сосуды давления AFrost при вводе в эксплуатацию проверяют по комплектности документов.

Расчёт прочности выполняют по действующим нормам проектирования сосудов. В российской практике используют ГОСТ 34347-2017 для сосудов и аппаратов стальных сварных. Для расчётов элементов применяют серию ГОСТ 34233, где задаются методы для обечаек, днищ, штуцеров. Сосуды давления AFrost в корректной спецификации привязывают к нормам расчёта, что упрощает согласование.

Контроль качества включает входной контроль материала, контроль сварки, контроль геометрии, контроль испытаний. Для сварных соединений фиксируют карту швов, протоколы НК, акт гидроиспытаний. Для окраски фиксируют толщину покрытия, адгезию, стойкость к среде. Сосуды давления AFrost без этих подтверждений усложняют приёмку на объекте.

Подбор под задачу и эксплуатационные требования

Инженерный подбор начинается с определения роли узла в контуре. Далее задают расчётное давление, допустимый перепад давления, требуемый объём, схему штуцеров. После этого проверяют присоединения, место установки, доступ к сервису. Сосуды давления AFrost при таком порядке подбора не требуют переделки обвязки.

В эксплуатации ключевыми остаются контроль утечек, контроль работы защиты, контроль слива конденсата и масла. Для ресивера важно отсутствие гидрозатвора на выходе, иначе нарушается подача жидкости. Для маслоотделителя важно отсутствие засора на линии возврата, иначе растёт унос масла. Сосуды давления AFrost обслуживаются по регламенту, где фиксируют давление, герметичность, состояние арматуры.
