Ресиверы хладагента

Ресиверы хладагента в холодильных системах: подбор, конструкция, требования

Роль ресивера в контуре и задачи, которые он закрывает

Ресиверы хладагента работают как накопительная ёмкость жидкой фазы в холодильном контуре. Узел стабилизирует питание ТРВ либо ЭРВ. Система получает запас рабочей среды для переходных режимов. Дополнительно снижается риск подсоса пара в жидкостную линию.

В реальной эксплуатации ресиверы хладагента разгружают конденсатор по объёму. При остановке установки жидкость не «упирается» в теплообменник. Это упрощает сервис, упрощает регулировку заправки. Ресивер хладагента помогает удерживать стабильное переохлаждение в линии.

Ещё одна задача связана с безопасностью. Ресиверы хладагента ограничивают колебания давления при скачках нагрузки. Узел снижает пульсации потока, снижает вероятность гидроудара в отдельных участках. Для больших контуров это заметно на ресурсе компрессора. В итоге система работает ровнее, а аварийных срабатываний меньше.

Конструкция корпуса и материалы под давление

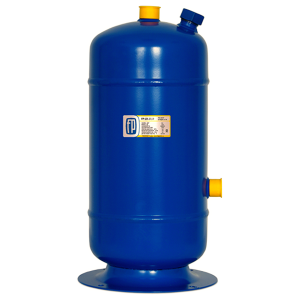

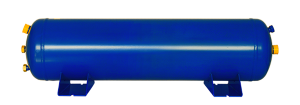

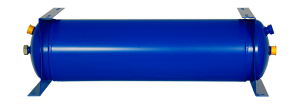

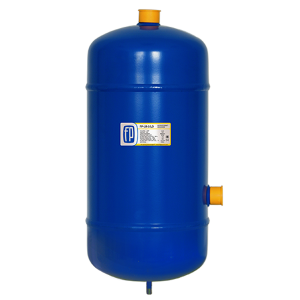

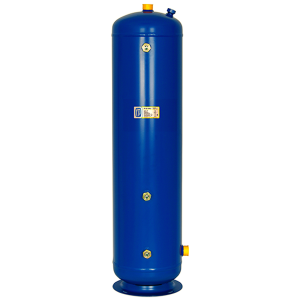

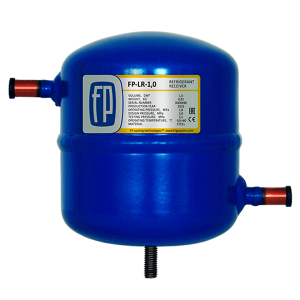

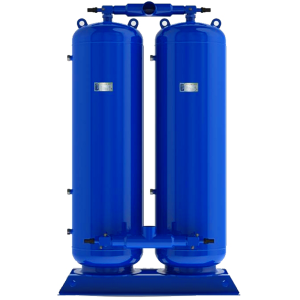

Ресиверы хладагента выполняют сварными, с обечайкой, днищами, штуцерами, опорами. Геометрию задают под горизонтальный либо вертикальный монтаж. Горизонтальный формат удобен при ограничении по высоте. Вертикальный формат упрощает дренаж, уменьшает площадь установки.

Материал корпуса подбирают по температурному диапазону, группе хладагента, требованиям к сварке. В промышленном холоде применяют углеродистые либо низколегированные стали, включая 09Г2С. Для повышенной коррозионной стойкости используют нержавеющие марки типа 08Х18Н10. Твёрдость основного металла у углеродистых сталей обычно лежит в зоне HB 140–200, что удобно для сварки и НК.

Толщина стенки зависит от расчётного давления, диаметра, допуска по коррозии. Для диаметров порядка 159–508 мм часто встречается стенка 3–6 мм при умеренных давлениях. Днища выполняют эллиптическими либо торосферическими, чтобы снизить концентрацию напряжений. Ресиверы хладагента с корректным днищем лучше держат циклическую нагрузку, чем «плоские» решения.

Давление, объём, запас по режимам

Главные параметры подбора — расчётное давление и полезный объём. Ресиверы хладагента должны выдерживать давление контура в худшем режиме. Для коммерческого холода часто закладывают 16–45 бар по проекту, но финальное значение задаёт расчёт. Испытательное давление назначают выше расчётного, затем подтверждают гидроиспытанием.

Полезный объём выбирают под функцию накопления. Ресиверы хладагента в небольших системах часто находятся в диапазоне 5–100 л. В промышленном холоде объём растёт до сотен литров. Масса зависит от объёма, толщины стенки, опор, арматуры, покрытия. Типичный диапазон массы для готового узла может составлять 8–220 кг, если смотреть по классам исполнения.

Важно заложить запас на сервисные операции. Ресиверы хладагента должны принимать дополнительный объём при откачке, при перезаправке, при замене фильтра-осушителя. Недостаточный объём приводит к работе «на краю», что ухудшает регулирование. Избыточный объём даёт лишнюю заправку, повышает инерцию системы. Оптимум получают расчётом, а не подбором «на глаз».

Штуцеры, арматура, присоединения

Схема штуцеров определяет удобство монтажа и стабильность работы. На ресиверы хладагента закладывают вход жидкости, выход жидкости, сервисный порт, дренаж. Отдельно предусматривают место под предохранительный клапан. Для контроля добавляют штуцер под манометр либо датчик давления.

Тип присоединения выбирают под технологию обвязки. В холодильных системах часто применяют пайку медных труб, что требует аккуратной геометрии патрубков. Для сервисной арматуры применяют резьбовые соединения. Для крупных линий используют сварные патрубки под стальную трассу. Ресиверы хладагента с неправильным типом присоединений почти всегда дают переходники, а переходники повышают риск утечки.

Предохранительная арматура выбирается по пропускной способности, по давлению срабатывания. Клапан ставят в газовой зоне, чтобы исключить выброс жидкости. Линию сброса выводят в безопасную область. Манометр подключают через кран, чтобы прибор не страдал от пульсаций. Ресиверы хладагента без правильно настроенной защиты превращаются в слабое место контура.

Нормативы, контроль качества, документация

Оборудование под давлением в промышленной эксплуатации увязывают с ТР ТС 032/2013. Ресиверы хладагента должны иметь паспорт, маркировку, протоколы испытаний. В документах фиксируют расчётное давление, объём, среду, диапазон температур. Маркировка на табличке упрощает приёмку, упрощает последующий сервис.

Расчёт прочности выполняют по нормам проектирования сосудов. Для стальных сварных аппаратов применяется ГОСТ 34347-2017. Для отдельных элементов используют серию ГОСТ 34233, где описаны методы для обечаек, днищ, штуцеров. Ресиверы хладагента, привязанные к этим нормам, проще согласовать в проекте.

Контроль сварных соединений выполняют по карте НК. Для ультразвукового контроля применяют ГОСТ 14782, для радиографического — ГОСТ 7512. Для капиллярного контроля используют ГОСТ 18442, если требуется проверка поверхности. По завершении проводят гидроиспытание, фиксируют отсутствие течей. Ресиверы хладагента без подтверждённого НК сложнее вводить в эксплуатацию.

Монтаж, обслуживание, типовые ошибки подбора

При монтаже важна ориентация по уровню, особенно для горизонтальных аппаратов. Нужен уклон к дренажу, чтобы жидкость не застаивалась. Нужен доступ к сервисным портам, чтобы не разбирать обвязку. Опоры должны выдерживать массу узла с запасом, включая массу среды. Ресиверы хладагента, установленные без жёсткой опоры, быстрее получают усталостные дефекты на патрубках.

В обвязке учитывают вибрации, температурное расширение, возможность откачки. Сервисный порт ставят так, чтобы подключение коллектора было прямым. На линии жидкости важно исключить гидрозатворы, иначе падает стабильность подачи. На крупных системах полезны запорные клапаны до и после узла. Ресиверы хладагента с продуманной обвязкой сокращают время сервисных работ.

Эксплуатация сводится к контролю герметичности, арматуры, защиты. Проверяют состояние предохранительного клапана, отсутствие коррозии на швах, целостность покрытия. Контролируют давление по режимам, оценивают наличие посторонних вибраций. При подозрении на утечку выполняют проверку герметичности методами, принятыми на объекте. Ресиверы хладагента требуют регламента, иначе «мелкие» отклонения превращаются в простой системы.
