Масляные ресиверы холодильной установки: назначение, расчёт, требования к узлу

Роль в масляной системе и точка установки

Масляные ресиверы холодильной установки служат буферной ёмкостью для масла, которое временно не требуется компрессорам. Узел принимает масло после сепарации, затем отдаёт его в линию питания регуляторов уровня. Такая схема снижает риск «сухого» картера при неравномерном возврате. В многоагрегатных схемах масляные ресиверы холодильной установки удерживают баланс масла между компрессорами.

При отсутствии буфера масло перемещается по контуру неравномерно, возвращается рывками. Рывок повышает уровень в картере, после чего уровень быстро падает. На стабильности смазки это отражается быстрее всего при частых пусках и при переменной нагрузке. Масляные ресиверы холодильной установки переводят возврат масла в управляемый режим.

Узел работает в составе масляного контура, где требуется линия выравнивания давлений. Без выравнивания давление в ресивере может оказаться ниже, чем нужно для подачи масла к регуляторам. Тогда регуляторы уровня перестают получать масло в требуемом расходе. Поэтому масляные ресиверы холодильной установки проектируют вместе с арматурой, а не как отдельную «ёмкость на складе».

Типоразмеры, объём и компоновка изделий

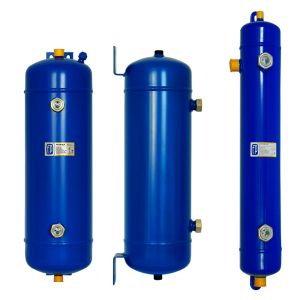

Типоразмер подбирают по количеству компрессоров в группе, по объёму масла в картерах, по ожидаемому уносу масла. В коммерческом сегменте распространены масляные ресиверы холодильной установки объёмом порядка 5–25 л. Такой диапазон закрывает задачи буфера без резкого роста металлоёмкости. Для более крупных систем объём растёт, но подбирается расчётом, а не по принципу «с запасом».

Унификация крепёжных размеров между близкими объёмами упрощает замену на больший литраж без переделки опор. Это важно при модернизации, когда изменился состав компрессоров или режимы работы. При одинаковой базе крепления меняется только корпус, а обвязка корректируется минимально. Масляные ресиверы холодильной установки с унифицированным крепежом удобнее в типовых проектах.

Компоновка чаще вертикальная, потому что проще организовать контроль уровня и отвод воздуха из верхней зоны. Вертикальный корпус уменьшает площадь установки, облегчает разводку дренажа и сервисной арматуры. Горизонтальное исполнение используют при жёстком ограничении по высоте, но там выше требования к уклонам. Масляные ресиверы холодильной установки выбирают по габаритам уже после расчёта литража и схемы подключения.

Давление, температура стенки, прочность сосуда

Масляные ресиверы холодильной установки относятся к сосудам под давлением, поэтому расчётное давление определяет класс узла. Для типовых холодильных систем часто встречается рабочее давление порядка 2,8 МПа (28 бар), но конечное значение задаёт проект. Испытательное давление для гидроиспытания принимают выше рабочего, чтобы подтвердить герметичность. Давление уставок защит по системе согласуют с паспортными параметрами ресивера.

Для расчёта прочности задают допустимый диапазон температуры стенки. Для масляных контуров в практике встречается верхняя граница до +120 °C, а нижняя — до −20 °C, если узел работает в зоне возможного охлаждения. Эти величины нужны для выбора стали по ударной вязкости, а также для оценки стойкости покрытия. Масляные ресиверы холодильной установки без заданных температур стенки сложнее корректно включить в расчёт безопасности.

Толщина стенки зависит от диаметра корпуса, расчётного давления, допуска на коррозию. В малых объёмах встречаются диаметры порядка 102–244 мм при высоте около 600–700 мм, но геометрия зависит от производителя и штуцеров. Для понимания монтажа важны не только размеры, но и масса вместе с арматурой. Масляные ресиверы холодильной установки требуют опоры, рассчитанной на полную массу узла, а не на «пустой корпус».

Присоединения, контроль уровня и линия выравнивания

Контроль уровня выполняют через смотровые стёкла, поскольку уровень масла нужен без разборки обвязки. Типовая схема включает два смотровых стекла, что позволяет видеть минимум и максимум. В эксплуатации это снижает риск перелива в масляную линию, а также риск пустого ресивера. Масляные ресиверы холодильной установки без визуального контроля усложняют диагностику и увеличивают время обслуживания.

Для подключения арматуры часто применяют разъёмные соединения типа Rotalock на входе и выходе по маслу. Такой формат удобен для сервисного демонтажа и замены, если соблюдён момент затяжки и применены корректные уплотнения. На линии возврата масла предусматривают порт под регулятор, фильтрацию, обратный клапан. Масляные ресиверы холодильной установки с разъёмными соединениями уменьшают объём пайки, а значит снижают риск загрязнения контура.

Отдельный порт выделяют под линию выравнивания давления, часто применяют 3/8" SAE. На этом участке используют дифференциальный обратный клапан, который удерживает необходимую разность давлений для подачи масла к регуляторам уровня. Схема выравнивания задаёт стабильность подачи при изменении давления всасывания. Масляные ресиверы холодильной установки без корректной дифференциальной схемы чаще дают нестабильную подачу на низких нагрузках.

Нормативы, паспорт и контроль качества

Масляные ресиверы холодильной установки требуют паспорта, маркировки, протокола испытаний. В документах фиксируют рабочее и испытательное давление, объём, диапазон температуры стенки, среду, схему штуцеров. Маркировка на табличке должна совпадать с паспортом, иначе приёмка затягивается. Для промышленных объектов ориентируются на требования ТР ТС 032/2013, если узел подпадает под него.

Расчёт прочности выполняют по действующим нормам сосудов под давлением. Для стальных сварных аппаратов используют ГОСТ 34347-2017, а расчёт элементов ведут по серии ГОСТ 34233. Эти нормы задают подходы к расчёту обечаек, днищ, штуцеров и опор. Масляные ресиверы холодильной установки с корректной нормативной привязкой проще согласовать в проекте и в технадзоре.

Качество сварки подтверждают неразрушающим контролем. Для ультразвукового контроля применяют ГОСТ 14782, для радиографического — ГОСТ 7512, для капиллярного контроля поверхности — ГОСТ 18442. По завершении выполняют гидроиспытание, фиксируют отсутствие течей, оформляют протокол. Масляные ресиверы холодильной установки без подтверждённого НК повышают риск отказов на циклических нагрузках.

Монтаж, пуск и типовые отказовые сценарии

При монтаже нужна жёсткая опора, потому что корпус не должен висеть на трубопроводе. Вибрацию от компрессорной рамы развязывают, иначе штуцера получают усталостную нагрузку. Линию выравнивания давления прокладывают без провисаний, чтобы не собирать масло в «карман». Масляные ресиверы холодильной установки при неверной прокладке выравнивающей линии теряют стабильность подачи.

На пуске проверяют работу дифференциального обратного клапана и регуляторов уровня масла. Контроль ведут по уровню в смотровых стёклах и по динамике уровня в картерах. Если уровень «пилит», сначала проверяют засорение фильтра и сужения на масляной линии. Масляные ресиверы холодильной установки в исправной схеме дают плавный расход масла без скачков уровня.

Большинство проблем связано с обвязкой, а не с корпусом. Засор фильтра снижает подачу к регуляторам уровня, что имитирует «неработающий ресивер». Подсос газа через негерметичное разъёмное соединение меняет условия подачи и вызывает пенообразование в масле. Масляные ресиверы холодильной установки при нормальной герметичности работают предсказуемо, а диагностика занимает минимум времени.

Данные для подбора и спецификации

Чтобы подобрать масляные ресиверы холодильной установки под конкретный агрегат, нужны измеримые параметры, а не описания режима «в целом». Сначала фиксируется состав компрессорной группы, объём масла в картерах, тип масла, ожидаемый унос. Далее задаются рабочее давление и диапазон температуры стенки, плюс требования к присоединениям. После этого выбираются дифференциальный клапан и регуляторы уровня по требуемому перепаду.

В спецификации важно закрепить, где именно будет стоять узел и как будет организовано выравнивание давления. Если линия выравнивания выполнена неправильно, даже корректный объём ресивера не даст стабильной подачи. Для сервиса важно указать наличие смотровых стёкол и доступ к ним, иначе контроль уровня станет «по косвенным признакам». Масляные ресиверы холодильной установки при корректной спецификации не требуют переделки обвязки на пуске.
