Отделители жидкости холодильные

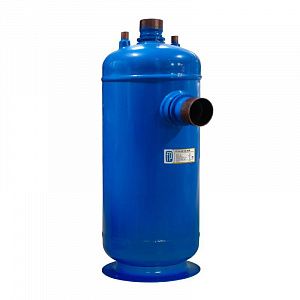

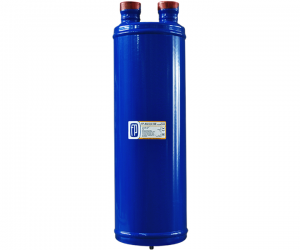

Отделители жидкости холодильные для защиты компрессора и устойчивой работы всасывания

Где ставится узел и какие режимы он перекрывает

Жидкая фаза на всасывании появляется после оттайки, при срыве перегрева, при неверной настройке расширительного устройства. В этот момент компрессор получает не пар, а смесь, что создаёт риск гидроудара. Чтобы разорвать этот сценарий, ставят отделители жидкости холодильные перед всасывающим патрубком компрессора. Узел принимает двухфазный поток, удерживает жидкость в корпусе, пропускает пар.

На сложных схемах дополнительно влияет трасса: перепад высот, коллектор большой длины, неодинаковые испарители. Жидкость возвращается рывком, даже когда средний перегрев выглядит нормальным. Отделители жидкости холодильные сглаживают такие импульсы, переводят их в контролируемый запас объёма. Итог оценивают по снижению аварий по низкому перегреву, по уменьшению «качелей» режима после оттайки.

Точка установки выбирается по доступу к сервису и по механической нагрузке. Корпус обязан стоять на опоре; вес трубопрофвода на штуцера не передают. Перед входом полезен прямой участок, чтобы убрать закрутку потока. Отделители жидкости холодильные при правильной посадке добавляют минимум потерь по всасыванию.

Гидравлический расчёт, запас по жидкости, потери давления

Подбор начинается с расхода пара на всасывании в рабочей точке. Далее задаётся отказный сценарий: пролив после оттайки, длительный запуск, кратковременная перегрузка испарителя. Объём аппарата выбирают так, чтобы он принял избыток жидкости без выноса на выход. Для большинства установок отделители жидкости холодильные считают по наихудшему проливу, а не по среднему режиму.

Рабочее давление корпуса задают по максимальному давлению линии всасывания с проектным запасом. В коммерческом холоде распространён класс 28 бар, для более жёстких условий встречается класс до 45 бар. Испытательное давление берут выше рабочего, подтверждают гидроиспытанием с протоколом. Отделители жидкости холодильные с неверным классом давления ограничивают систему по безопасности, а не по ресурсу.

Падение давления на узле влияет на мощность компрессора напрямую. Лишние 10–20 кПа на всасывании повышают степень сжатия, повышают ток, увеличивают тепловую нагрузку. Проверяют диаметр штуцеров, внутренний проход, отсутствие резких сужений. Отделители жидкости холодильные в корректном исполнении остаются «прозрачными» для парового потока в штатном режиме.

Внутреннее устройство: сепарация, антизахлёст, стабильность выхода

Корпус выполняется как отстойная камера с зоной расширения. В ней скорость потока падает, капли осаждаются на стенках, затем стекают вниз. Выход газа располагают выше уровня жидкости, чтобы исключить захлёст при импульсном потоке. Так работают отделители жидкости холодильные, ориентированные на защиту компрессора при проливах.

Эффективность отделения задают внутренними элементами. Применяют перегородки, успокоительные каналы, сетчатый демистер из нержавеющей стали. Демистер снижает унос мелкой фракции, особенно на переходных расходах. В части конструкций используют циклонный тракт, где капли отделяются центробежной силой, затем стекают в отстойник.

Положение входного патрубка критично для результата. Если струя направлена в жидкий объём, она поднимает уровень, а сепарация падает. Если струя гасится о перегородку, жидкость остаётся внизу, выход газа остаётся «сухим». Поэтому отделители жидкости холодильные выбирают не только по литражу, но и по схеме штуцеров относительно внутренней компоновки.

Материалы, сварка, нормы, подтверждение качества

Корпус относится к сосудам под давлением, поэтому материал выбирают по диапазону стенки и по свариваемости. В практике применяют низколегированные стали типа 09Г2С, либо аналогичные марки, когда нужна ударная вязкость при минусовых температурах. Для сред с повышенной коррозионной активностью используют 08Х18Н10, если это оправдано проектом. Для углеродистых сталей типовая твёрдость после изготовления держится в зоне HB 140–200.

Расчёт прочности выполняют по ГОСТ 34347-2017, элементы рассчитывают по серии ГОСТ 34233. Для объектов, подпадающих под требования оборудования под давлением, проверяют применимость ТР ТС 032/2013 по категории и комплектности документов. Паспорт фиксирует рабочее давление, испытательное давление, объём, среду, диапазон стенки. Отделители жидкости холодильные без корректного паспорта усложняют приёмку и сопровождение.

Сварные соединения подтверждают неразрушающим контролем по карте швов. Для ультразвукового контроля применяют ГОСТ 14782, для радиографического контроля применяют ГОСТ 7512, для капиллярного контроля применяют ГОСТ 18442. Гидроиспытание подтверждает герметичность, выявляет дефекты после сварки. Такой цикл контроля снижает риск микротрещин, которые проявляются после серии запусков.

Штуцера, обвязка, возврат масла без переноса жидкости

Вместе с жидкостью в корпус попадает масло, унесённое паром. Если масло застревает в сосуде, картер теряет уровень, растёт износ пары трения. Поэтому отделители жидкости холодильные выполняют с линией возврата масла через калиброванный дроссель. Дроссель возвращает масло малыми порциями, снижает перенос жидкого хладагента в картер.

Проход дросселя подбирают под вязкость масла и под диапазон давлений всасывания. Слишком малый проход задерживает масло, вызывает падение уровня в картере. Слишком большой проход способен протащить жидкость в картер при неблагоприятном режиме. Отделители жидкости холодильные с правильно рассчитанным возвратом масла защищают компрессор без побочных эффектов.

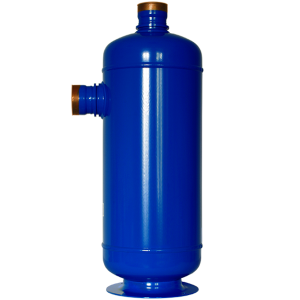

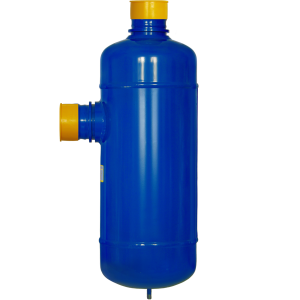

Схема штуцеров должна соответствовать трассе и сервису. На корпусе предусматривают вход, выход, сервисный порт, дренаж, место под предохранительную арматуру. Для автоматизации добавляют порт под датчик давления, при необходимости — под датчик уровня. Непродуманная компоновка ведёт к переходникам, а переходники повышают риск утечек.

Монтаж, пуск, эксплуатационный контроль

Монтаж выполняют на жёсткую опору с расчётом на массу корпуса и на массу рабочей среды. Вибрацию от агрегата развязывают, штуцера не несут вес трубопровода. Всасывающую линию ведут с уклонами под возврат масла, провисания исключаются. Отделители жидкости холодильные при правильной трассировке не становятся точкой накопления масла.

На пуске контролируют перегрев на всасывании после первого цикла оттайки и устойчивость значения. Проверяют работу возврата масла, оценивают динамику уровня в картере. Дополнительно оценивают отсутствие резких просадок по давлению всасывания, отсутствие вибрации корпуса. При корректной схеме отделители жидкости холодильные уменьшают «качели» режима и ускоряют выход на стабильную работу.

В эксплуатации диагностика начинается с признаков: повторяющиеся аварии по низкому перегреву, скачки уровня масла, рост шумности компрессора. При проливах проверяют настройку ТРВ или ЭРВ, затем алгоритм оттайки и паузу на стекание. При проблемах с маслом проверяют дроссель возврата, проверяют засор линии. Если нужен подбор под конкретный контур, «Русские Медные Трубы» подберут отделители жидкости холодильные по расходу, по классу давления, по схеме штуцеров и по документам, после чего позиция спокойно встаёт в спецификацию.
